合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 熱力學模型計算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力（二）
> 納米滲吸驅油劑種類、降低界面張力和改變潤濕性的能力等機理研究（一）
> 表面張力儀測量考慮因素表面效應
> 表面活性劑生物降解度測定方法種類及表面張力法的優(yōu)勢——結果與分析、結論
> 水體粘性是什么？
> 納米沸石咪唑酯骨架ZIF-8顆粒的油水界面張力和接觸角測定及巖心驅替實驗——結果與討論、結論
> 多種表面活性劑復配可降低界面張力
> 基于相界面牽引的水凝膠微球制造方法
> 用吸管往水里吹氣，為什么水里的氣泡不像氣球一樣越吹越大？而是分成很多個連續(xù)的小氣泡冒出來？
> 吡蟲啉藥液、 阿維菌素、苦參堿表面張力與接觸角的關系
推薦新聞Info
-
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實驗研究與應用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實驗研究的深度解析
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（三）
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（二）
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（一）
> 超微量天平比普通電子天平“好”在哪？
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應用潛力（四）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應用潛力（三）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應用潛力（二）
?基于LB膜技術的仿生膠原膜模塊化組裝方法
來源：四川大學 李國英 劉思聰 張曉霞 瀏覽 143 次 發(fā)布時間:2025-10-13
引言
各向異性微結構在生物系統(tǒng)中廣泛存在，如肌肉、皮膚和軟骨等，這些結構賦予材料特定的功能特性。仿生各向異性材料的制備在組織工程、傳感器和藥物遞送等領域具有廣闊應用前景。膠原蛋白作為動物結締組織的主要結構蛋白，因其優(yōu)異的生物相容性和可降解性，成為理想的生物材料。然而，傳統(tǒng)方法（如靜電紡絲、磁場輔助等）制備的膠原纖維往往缺乏天然膠原的67 nm D周期結構，且取向控制不足。
Langmuir-Blodgett（LB）技術是一種先進的單分子膜制備技術，可通過界面自組裝精確控制分子排列。本研究開發(fā)了一種基于LB技術的模塊化組裝方法，能夠制備具有天然67 nm D周期結構的高度各向異性膠原膜，為仿生材料設計提供了新策略。
方法
1.膠原溶液的配置
?原料選擇：采用動物源膠原蛋白（如牛跟腱或鼠尾膠原），溶解于醋酸溶液（0.1 mol/L）中。
?溶液優(yōu)化：添加異丙醇等有機溶劑，調節(jié)pH至5–9，確保膠原聚集體平均粒徑≤2000 nm，濃度范圍為0.1–0.7 mg/mL。
?關鍵參數(shù)：低溫（4°C）攪拌8小時，避免膠原變性。
2.LB膜制備
?儀器：使用JML04型LB膜分析儀（或其他兼容設備），其精準的表面壓控制和滑障系統(tǒng)是關鍵。
?亞相條件：
?金屬離子溶液（如Na?或Ca2?），離子強度0.2–0.5。
?溫度控制為24–30°C，pH 5–9。
?成膜過程：
1.將500–1500μL膠原溶液均勻滴加于亞相表面。
2.靜置至膜壓平衡后，以1–10 cm/min速度壓縮滑障。
3.當表面積達10–20 cm2時停止壓縮，維持表面壓10–30 mN/m。
3.模塊化組裝
?轉移技術：采用豎直拉提法，提拉速度1–10 mm/min，將膠原單層轉移至基片（如硅片或云母片）。
?疊層設計：
?單軸取向：保持基片方向不變，疊加3–5層（用于皮膚敷料）或10–15層（用于角膜組織工程）。
?3D各向異性：交替旋轉基片90°，疊加15–20層（模擬肌腱結構）。
?后處理：去離子水洗凈后真空干燥，必要時進行輻照滅菌。
結果與討論
結構表征

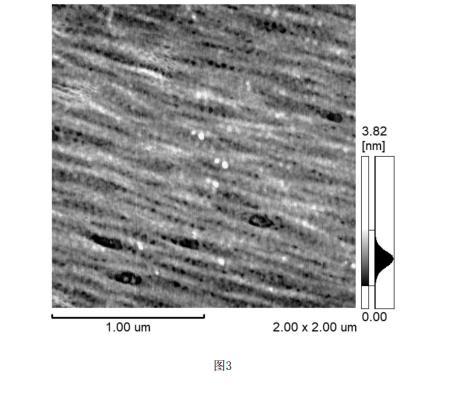

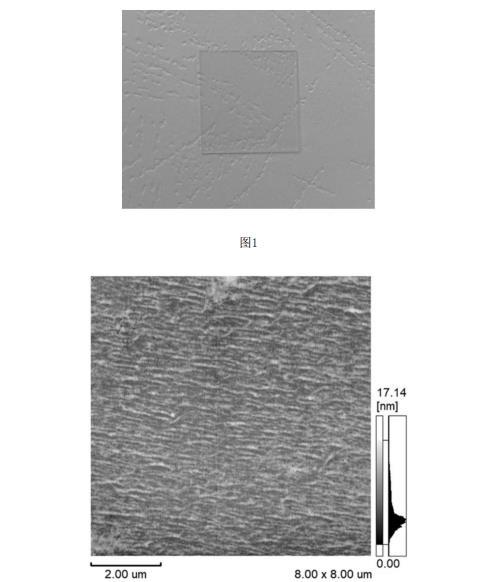

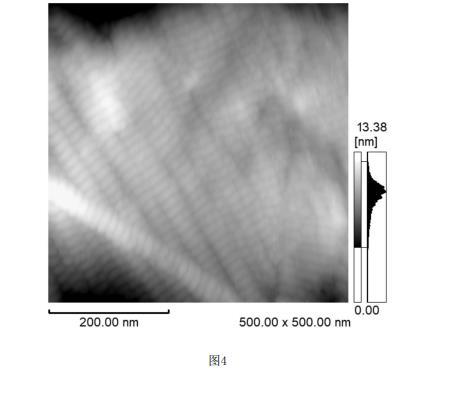

?AFM分析：如實施例5所示，膠原纖維呈現(xiàn)有序定向排列（圖2），高分辨率圖像清晰顯示67 nm D周期節(jié)狀結構（圖3–4），證實天然自組裝成功。

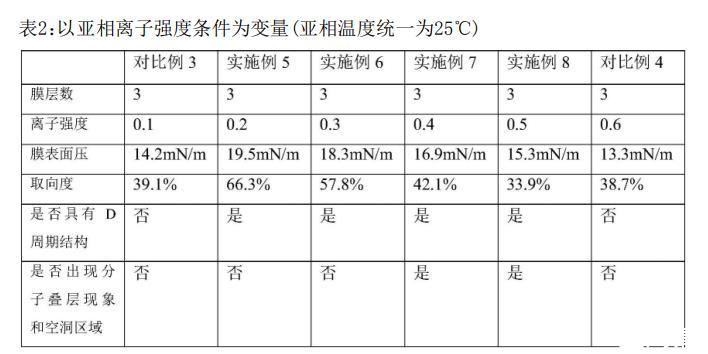

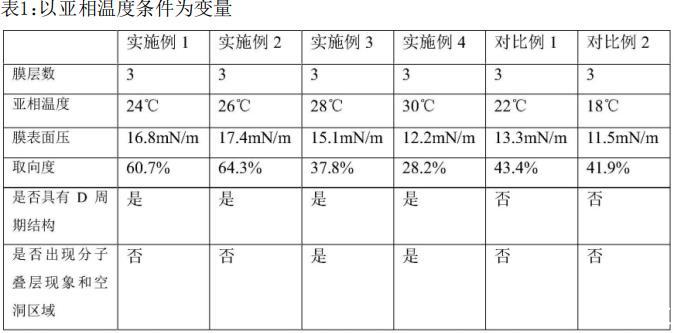

?取向度：在優(yōu)化條件（亞相溫度25°C、離子強度0.3）下，纖維取向度高達90%以上（表1–2）。
?對比實驗：亞相溫度過高（>30°C）或離子強度過低（<0.2）會導致纖維排列混亂（對比例1–4），超純水亞相則無法形成D周期結構（對比例5）。
技術優(yōu)勢
1.生物相容性：全程低溫操作（<30°C），保留膠原三股螺旋結構，重金屬含量≤10 mg/kg。
2.精準調控：LB技術通過界面壓力與分子自組裝耦合，實現(xiàn)纖維取向和周期結構的同步控制。
3.模塊化設計：通過調整疊層角度和層數(shù)，可定制各向異性結構，模擬天然組織。
結論
本研究建立的LB技術模塊化組裝方法，能夠高效制備具有天然67 nm D周期結構的各向異性膠原膜。該方法條件溫和、重復性好，在組織工程和生物傳感器領域具有廣泛應用潛力。LB膜分析儀的核心作用體現(xiàn)在其精準的表面壓控制和轉移能力，為仿生材料研究提供了關鍵工具。
技術文章：LB膜分析儀在膠原仿生材料中的應用
LB技術通過調控分子界面行為，可實現(xiàn)納米級精度的薄膜組裝。本公司LB膜分析儀具備高精度滑障系統(tǒng)、溫控模塊和自定義參數(shù)設置，特別適用于膠原等生物大分子的有序組裝。用戶可通過調節(jié)表面壓、提拉速度和亞相組成，實現(xiàn)從單層到3D結構的可控制備。此外，儀器兼容多種基片（如硅片、聚合物膜），滿足不同應用場景需求。
應用案例：
?皮膚再生：單軸取向膠原膜引導成纖維細胞定向生長。
?藥物篩選：各向異性膜作為細胞培養(yǎng)支架，模擬體內微環(huán)境。
?基礎研究：研究膠原自組裝動力學及分子相互作用。
歡迎聯(lián)系我司獲取LB膜分析儀的詳細技術參數(shù)和定制方案。
參考文獻
[1]Wakuda Y,et al.Scientific Reports,2018.
[2]Antman-Passig M,et al.Nano Letters,2016.
本文基于專利CN115137882A改寫，數(shù)據(jù)來源于實施例。
