能耗監測系統湖南韶峰南方水泥有限公司使用案例

發表時間：2022-06-08 人氣：1655 來源：原創

分享到：

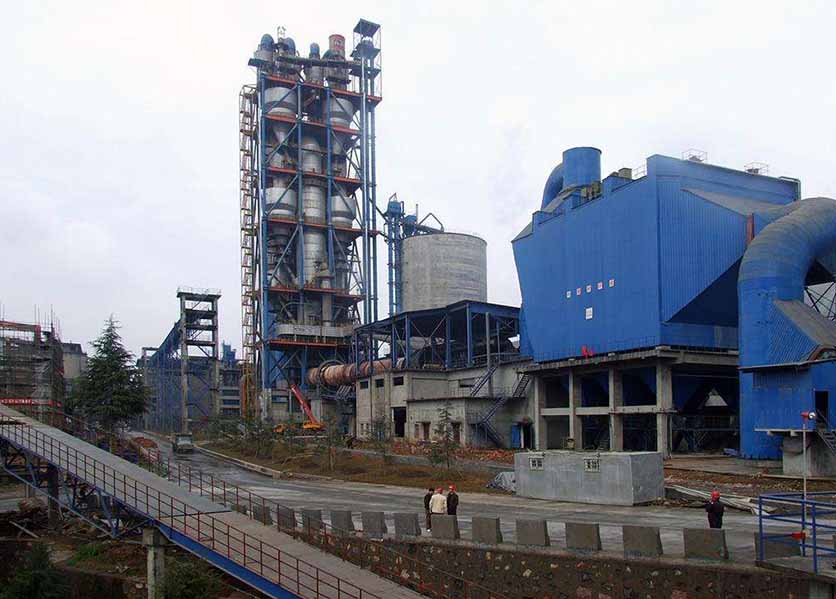

湖南韶峰水泥集團有限公司是由原湘鄉水泥廠改組成立的國有獨資公司，地處湖南省湘鄉市棋梓鎮。韶峰集團是以水泥及商品熟料生產經營為主的大型企業集團，國家大型一類企業。企業始建于1958年，現已擁有四條濕法回轉窯生產線和一條日產熟料2000噸的窯外分解干法生產線，年產高標號水泥能力為202萬噸。

實施方案

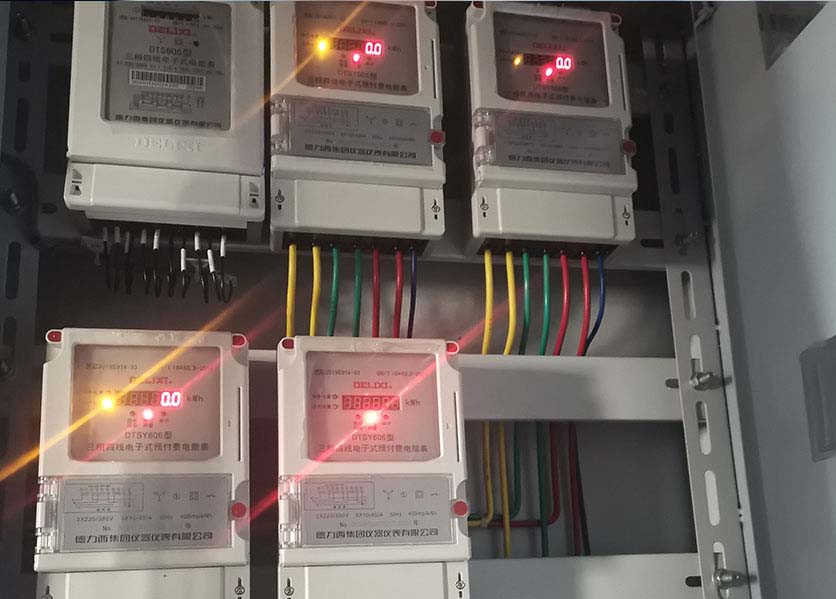

在1#濕法回轉窯生產線配電室安裝1臺2串口通訊管理機，1#配電室內的30臺智能電表均預留有RS485通訊口，可通過預留的RS485通訊口采集此部分智能電表數據，智能電表通過連接屏蔽雙絞線的方式接入通訊管理機，通訊管理機通過企業的局域網絡將數據傳輸至端設備。
在熟料2000噸的窯外分解干法生產線配電室安裝1臺2串口通訊管理機，在配電室內裝28臺三相導軌式智能電力能效終端，實現該部分用電數據的監測，該部分用電數據通過連接屏蔽雙絞線的方式接入通訊管理機，通訊管理機通過企業的局域網路將數據傳輸至端設備。

端設備支持SQL、OPC、MODBUS、DL/T 645、CJ/T188協議，能耗監測系統端設備對采集到的數據進行匯總，驗證、篩選、整理打包后，采用“CA認證+HTTPS協議+VPN專線”方式多重加密將數據傳輸至省級平臺。能耗監測系統端設備實現數據接入、安全隔離、數據處理存儲及上傳、運維管理等功能。

現場的數據采集程序與主流廠商的采集器相結合，可適配多種計量儀表的數據通訊接口，采用標準的 RS-232/RS-485 通訊協議及相關設備接口程序?？芍С諳PC數據接口、Oracle、Mysql、Sqlserve、hadoop等主流關系數據庫；

能源統計報表系統提供報表自定義工具，用戶可根據管理的需求自定義報表內容、格式、生成周期、導出/發送規則。可根據用戶管理需求，定制化能耗報表，為管理決策和能源審計提供數據支撐。

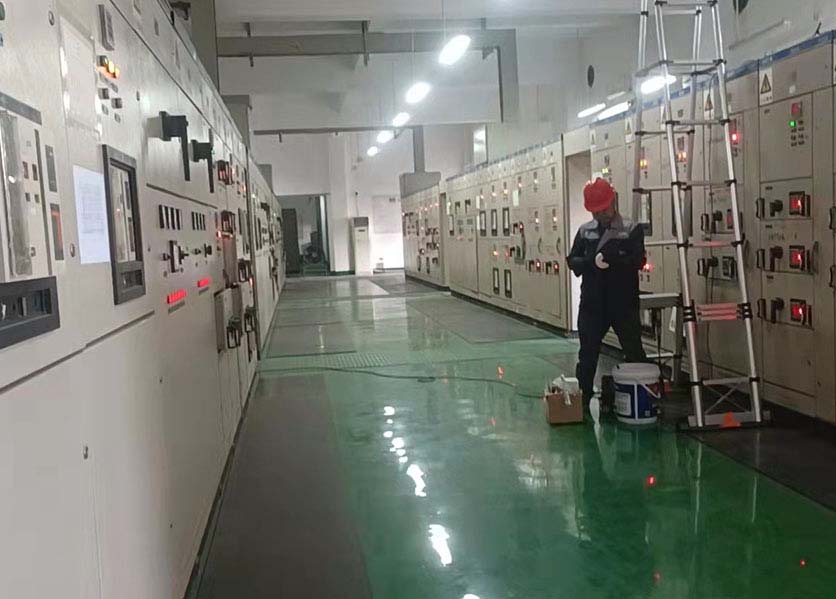

現場圖片
